亚洲一区二区美女_欧美极品一区二区三区_国产精品久久久一区二区三区_欧美—级高清免费播放

美國(guó)Cabot卡博特二氧化硅產(chǎn)品在鞋類用水性膠粘劑上的應(yīng)用

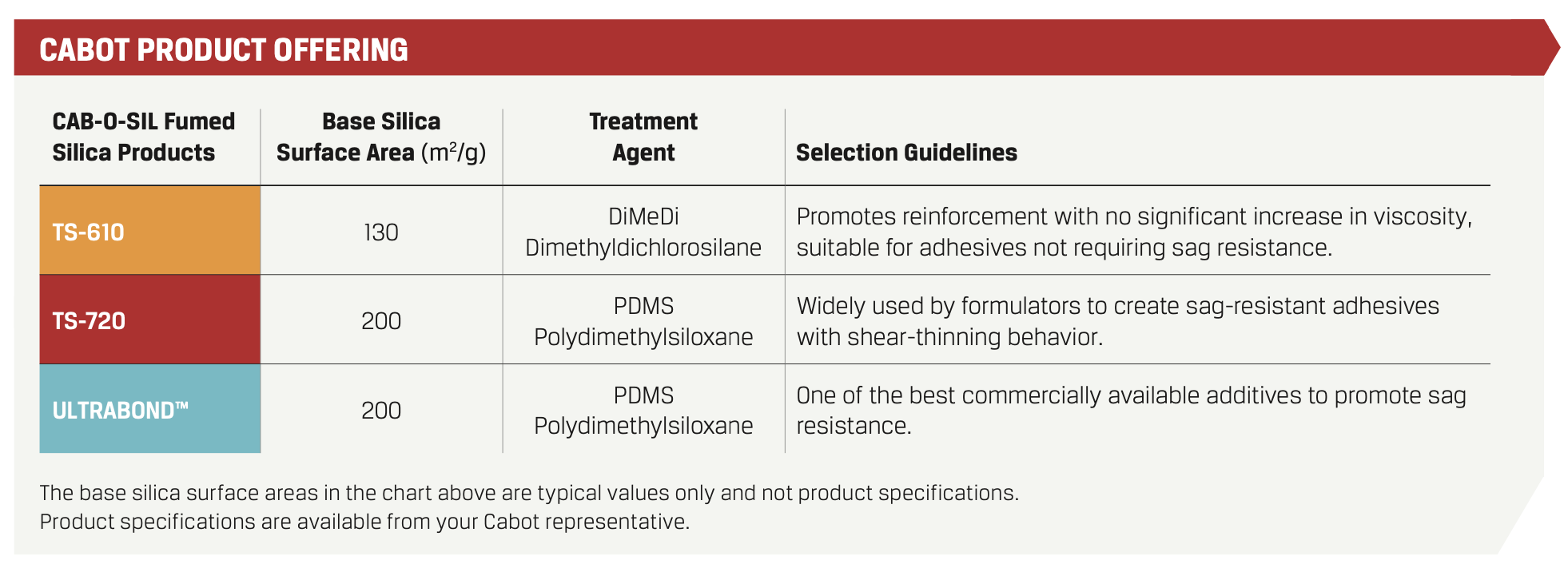

卡博特在汽車電池膠粘劑主要產(chǎn)品有TS610， TS720，Ultrabond，適應(yīng)各種體系的抗流掛，觸變，補(bǔ)強(qiáng)等功能調(diào)節(jié)

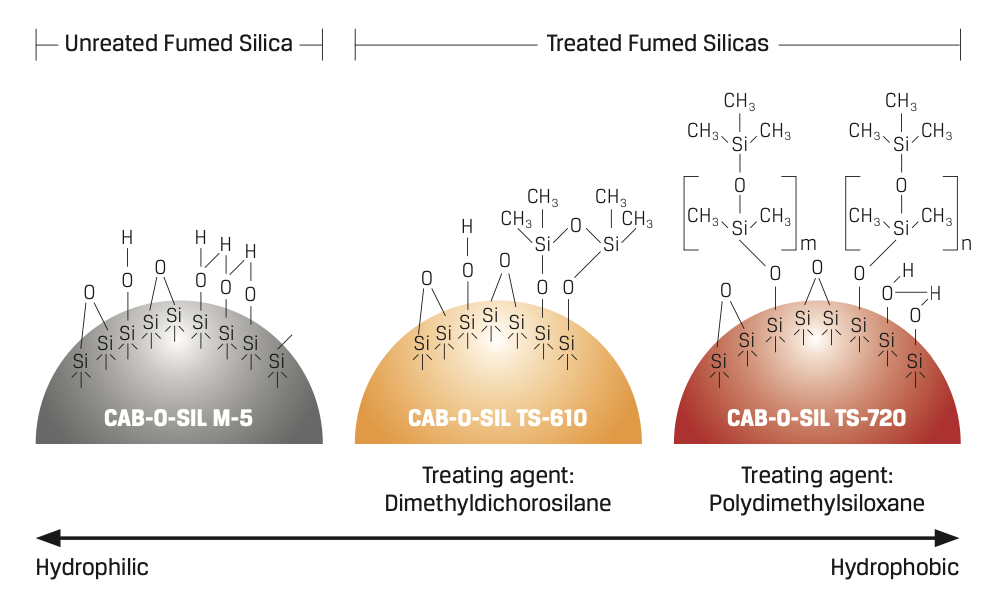

卡博特二氧硅通過不同的表面處理技術(shù)，來適應(yīng)各種體系的抗流掛，觸變，補(bǔ)強(qiáng)等功能調(diào)節(jié)，具體表面處理機(jī)理如下：

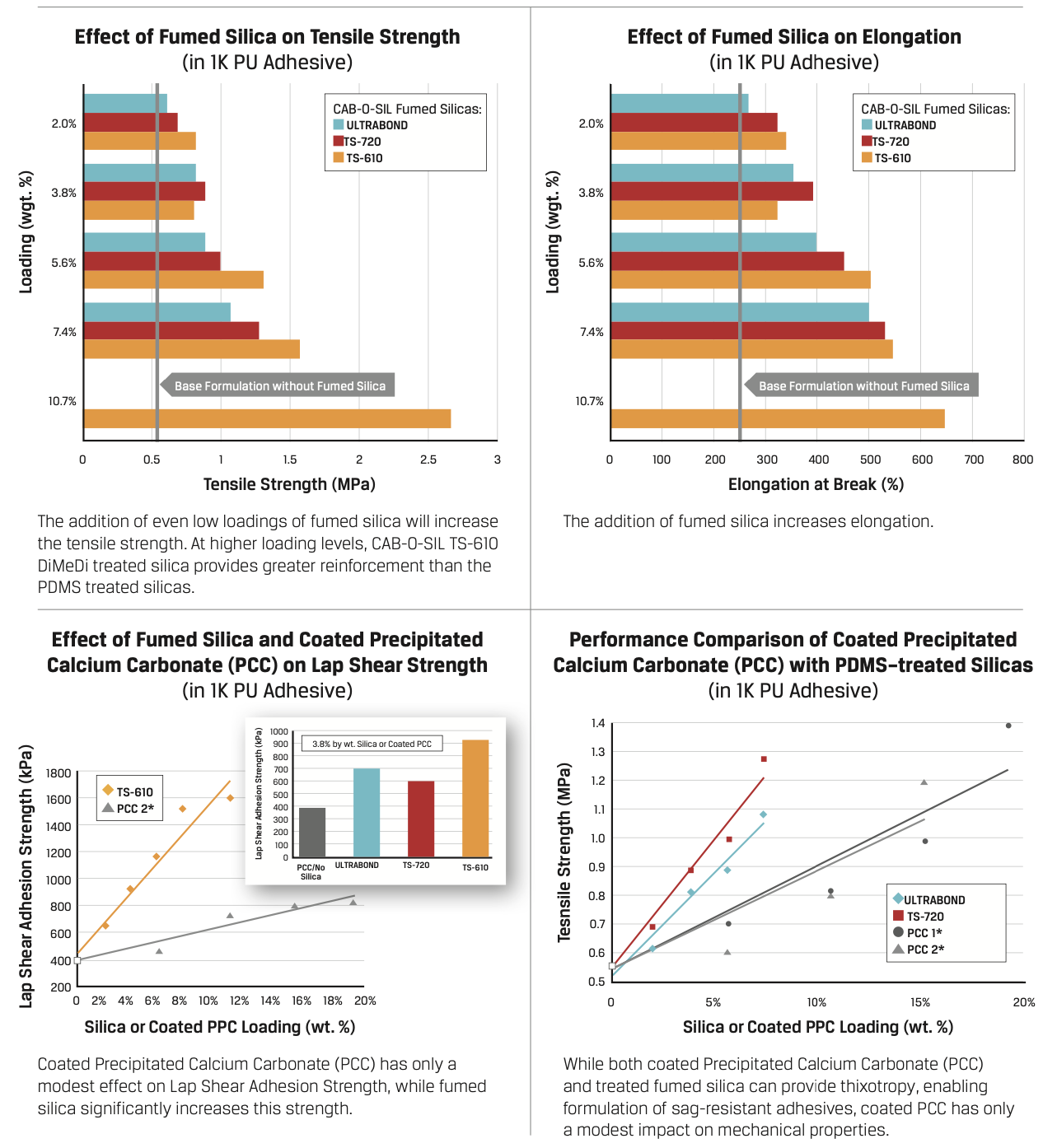

卡博特二氧硅添加到膠粘劑體系中對(duì)拉伸強(qiáng)度，觸變性，抗流掛，延伸率等指標(biāo)的影響參考如下：

水性聚氨酯產(chǎn)品因其環(huán)保綠色的特點(diǎn)在鞋類制造中應(yīng)用漸廣，鞋類膠黏劑需要粘接粘接PU、PVC、EVA、橡膠和皮革等鞋材，要增強(qiáng)膠粘的牢固性，才能提升產(chǎn)品質(zhì)量。水性聚氨酯鞋用膠是以水為介質(zhì)，具有環(huán)保性；但水對(duì)疏水性被粘體材質(zhì)表面的溶解度和潤(rùn)濕能力差，且水的表面張力又大，其膠質(zhì)較難滲透進(jìn)入材質(zhì)細(xì)孔。水的揮發(fā)度比溶劑低得多，干燥時(shí)間長(zhǎng)；若采取加溫干燥，當(dāng)粘接時(shí)，尤其黏結(jié)多孔性鞋材時(shí)，基材吸收與干燥不協(xié)調(diào)，會(huì)導(dǎo)致膠層出現(xiàn)不連續(xù)和不均勻現(xiàn)象，極大地影響了粘接效果。因此提高膠黏劑本體的膠黏性很重要，但滲透問題不解決，始終影響水性聚氨酯膠的順利應(yīng)用。

引入無機(jī)納米微粒可提高膠黏劑的玻璃化溫度，即提高耐熱性；納米粒子表面的羥基可以氫鍵或化學(xué)鍵形式與有機(jī)高分子鏈上的極性基團(tuán)作用，形成內(nèi)交聯(lián)，提高粘接強(qiáng)度。微米無機(jī)微粒的加入，可改善膠黏劑的流動(dòng)性和施膠涂刷性，使膠黏劑涂覆均勻，上膠量也得以減少；它還可增大膠黏劑和被粘物表面之間的作用力，使兩者緊密結(jié)合。兩類添加劑在膠黏劑中起協(xié)同效應(yīng)，常用納米有機(jī)蒙脫土和微米二氧化硅、納米和微米二氧化硅，所得膠黏劑可良好粘接PU、PVC、EVA、橡膠和皮革等鞋材。

近年研究出的多種助劑包括：賦予膠與基材間潤(rùn)濕作用的潤(rùn)濕劑，如聚硅氧烷或羥基聚硅氧烷類；可降低膠黏劑的表面張力，使其在基材表面易于流平，以獲得均勻而平整膠膜的流平劑，如聚醚改性硅氧烷類；此外，還有防止聚氨酯熱氧降解的抗熱氧老化劑、抗光老化劑等。
